Widerstandsthermometer
Standardausführung

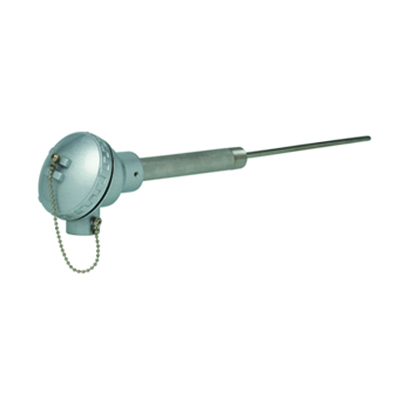

Widerstandsthermometer mit Rohrstutzen
Merkmale:
- Rohrverlängerung
- Mineralisch isoliert
- Austauschbarer Einsatz
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Anzahl Sensoren: Einfach / Doppelt
- Elektrischer Anschluß: 2-Leiter / 3-Leiter / 4-Leiter
- Messbereich: -200 … 400 °C
- Prozessanschluss: Aussengewinde 1/2" / 3/4" / M20x1,5
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm

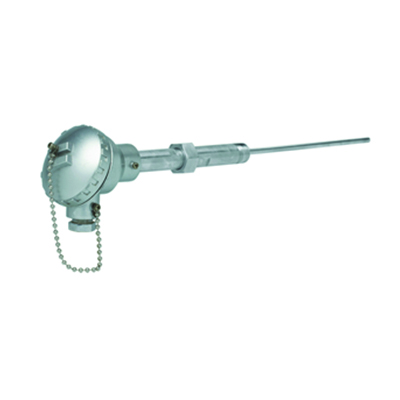

Widerstandsthermometer mit Verlängerung
Merkmale:
- Rohrverlängerung mittels Stutzen-Überwurfmutter-Stutzen
- Mineralisch isoliert
- Austauschbarer Einsatz
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Anzahl Sensoren: Einfach / Doppelt
- Elektrischer Anschluß: 2-Leiter / 3-Leiter / 4-Leiter
- Messbereich: -200 … 400 °C
- Prozessanschluss: Aussengewinde 1/2" / 3/4" / M20x1,5
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm

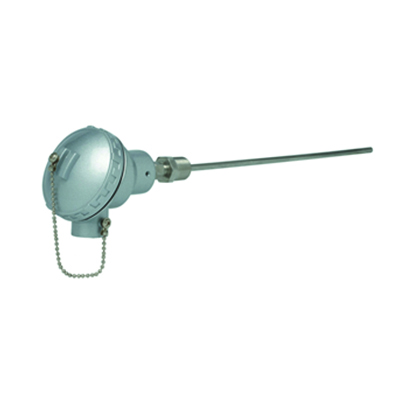

Widerstandsthermometer mit fester Schraubverbindung
Merkmale:
- Starrer Verbindungsstutzen
- Mineralisch isoliert
- Austauschbarer Einsatz
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Anzahl Sensoren: Einfach / Doppelt
- Elektrischer Anschluß: 2-Leiter / 3-Leiter / 4-Leiter
- Messbereich: -200 … 400 °C
- Prozessanschluss: Aussengewinde 1/2" / 3/4" / M20x1,5
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm

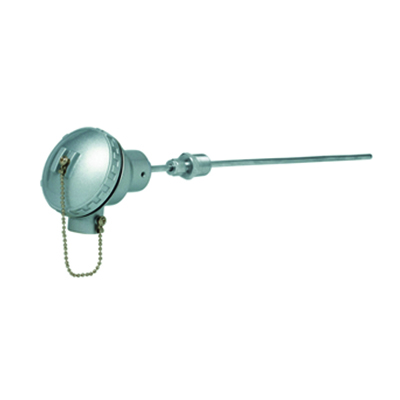

Widerstandsthermometer mit drehbarer Schraubverbindung
Merkmale:
- Drehbarer Verbindungsstutzen
- Mineralisch isoliert
- Austauschbarer Einsatz
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Anzahl Sensoren: Einfach / Doppelt
- Elektrischer Anschluß: 2-Leiter / 3-Leiter / 4-Leiter
- Messbereich: -200 … 400 °C
- Prozessanschluss: Aussengewinde 1/2" / 3/4" / M20x1,5
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm
Sensoren/Ersatzteile

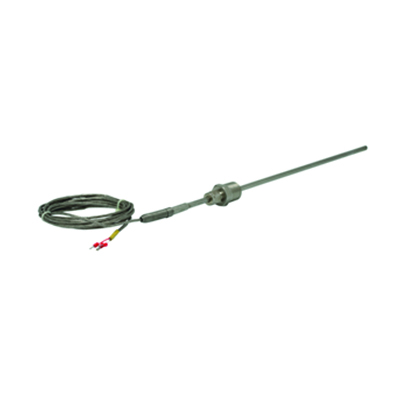

Widerstandsthermometer-Sonde
mit Übergangsmuffe
Merkmale:
- Mineralisch isoliert
- Austauschbarer Einsatz
- Einstellbare/starre Verbindung
- Anschlusskabel ummantelt mit: PTFE / Edelstahl
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Anzahl Sensoren: Einfach / Doppelt
- Elektrischer Anschluß: 2-Leiter / 3-Leiter / 4-Leiter
- Messbereich: -200 … 400 °C
- Prozessanschluss: Aussengewinde 1/4" / 1/2"
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm

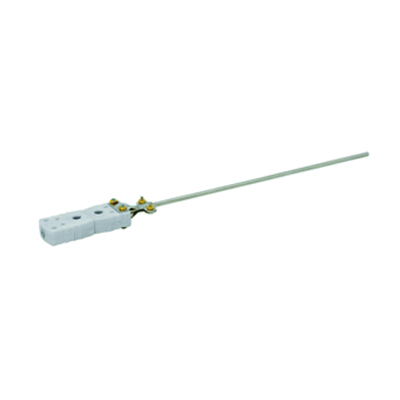

Widerstandsthermometer-Sonde mit Steckverbinder
Merkmale:
- Mineralisch isoliert
- Einstellbare Verbindung
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Anzahl Sensoren: Einfach
- Elektrischer Anschluß: 3-Leiter
- Messbereich: -200 … 400 °C
- Prozessanschluss: Aussengewinde 1/4" / 1/2"
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm

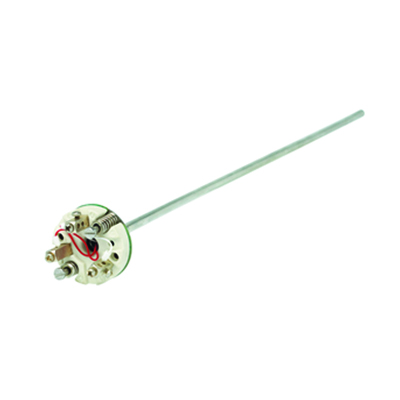

Messeinsatz für Widerstandsthermometer
Merkmale:
- Mineralisch isoliert
- Gefederte Ausführung
- Keramikblock mit Nickel- oder Silber-beschichteten Anschlussklemmen
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Anzahl Sensoren: Einfach / Doppelt
- Elektrischer Anschluß: 2-Leiter / 3-Leiter / 4-Leiter
- Messbereich: -200 … 400 °C / 0 … 600 °C
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm

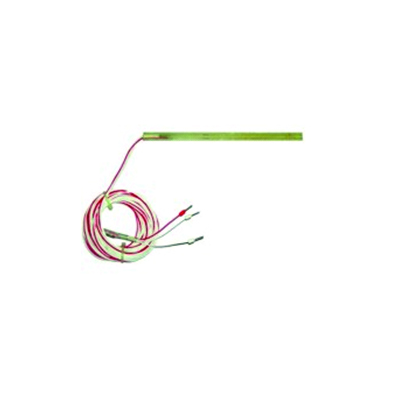

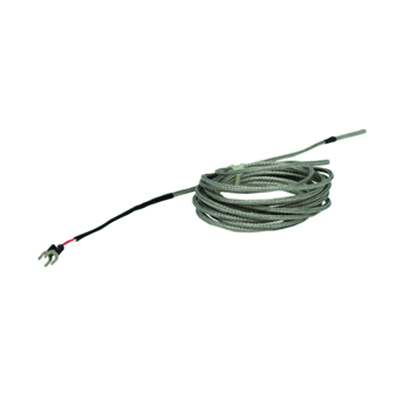

Messeinsatz für Widerstandsthermometer, mit Kabel
Merkmale:
- mit flexiblem Kabel
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Anzahl Sensoren: Einfach / Doppelt
- Elektrischer Anschluß: 2-Leiter / 3-Leiter / 4-Leiter
- Messbereich: -200 … 400 °C
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm
Maßgeschneidert

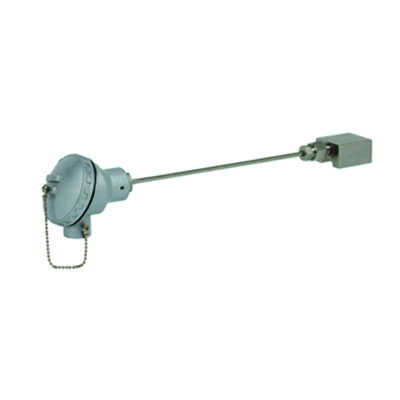

Widerstandsthermometer mit Anschweißblock
Merkmale:
- Anschweißblock
- Mineralisch isoliert
- Austauschbarer Einsatz
- Gefederte Ausführung
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Anzahl Sensoren: Einfach / Doppelt
- Elektrischer Anschluß: 2-Leiter / 3-Leiter / 4-Leiter
- Messbereich: -200 … 400 °C
- Prozessanschluss: Anschweißblock
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm

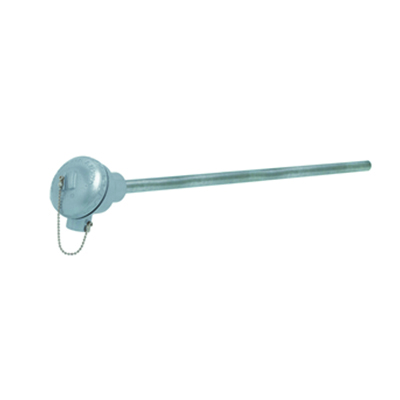

Widerstandsthermometer mit Schutzrohr
Merkmale:
- Integriertes Schutzrohr
- Mineralisch isoliert
- Austauschbarer Einsatz
- Gefederte Ausführung
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Elektrischer Anschluß: Einfach / Doppelt mit 2-Leiter / 3-Leiter / 4-Leiter
- Material Schutzrohr: Stahl / Edelstahl
- Messbereich: -200 … 400 °C / 0 … 600 °C
- Prozessanschluss: Aussengewinde 1/2" / 3/4" / 1" / 2"
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm

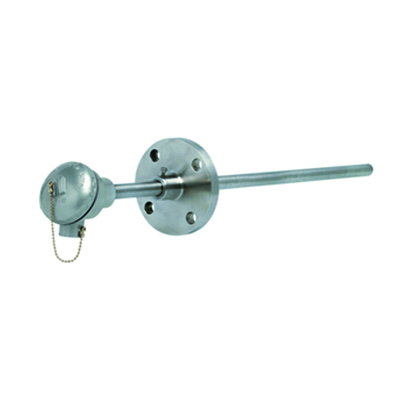

Widerstandsthermometer
mit Schutzrohr und Flansch
Merkmale:
- Integriertes Schutzrohr
- Mineralisch isoliert
- Austauschbarer Einsatz
- Gefederte Ausführung
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Elektrischer Anschluß: Einfach / Doppelt mit 2-Leiter / 3-Leiter / 4-Leiter
- Material Schutzrohr: Stahl / Edelstahl
- Messbereich: -200 … 400 °C / 0 … 600 °C
- Prozessanschluss: Flansch RF - 1½" / 2"
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm
Widerstandsthermometer
mit TRI-Clamp-Anschluß
Merkmale:
- TRI-Clamp-Verbindung
- Mineralisch isoliert
- Austauschbarer Einsatz
- Gefederte Ausführung
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Anzahl Sensoren: Einfach / Doppelt
- Elektrischer Anschluß: 2-Leiter / 3-Leiter / 4-Leiter
- Messbereich: -200 … 400 °C / 0 … 600 °C
- Prozessanschluss: TRI-Clamp - 1" / 1½" / 2" / 2½"
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm
Widerstandsthermometer
mit Rohrstutzen
Merkmale:
- Rohrverlängerung
- Mineralisch isoliert
- Austauschbarer Einsatz
Technische Daten:
- Messelement: Pt100 Klasse A / Pt100 Klasse B (andere auf Anfrage)
- Anzahl Sensoren: Einfach / Doppelt
- Elektrischer Anschluß: 2-Leiter / 3-Leiter / 4-Leiter
- Messbereich: -200 … 400 °C
- Prozessanschluss: Aussengewinde 1/2" / 3/4" / M20x1,5
- Material des Messeinsatzes: Edelstahl
- Ø des Messeinsatzes: 3 mm / 5 mm / 6 mm / 8 mm
