Manometer
Standardausführung

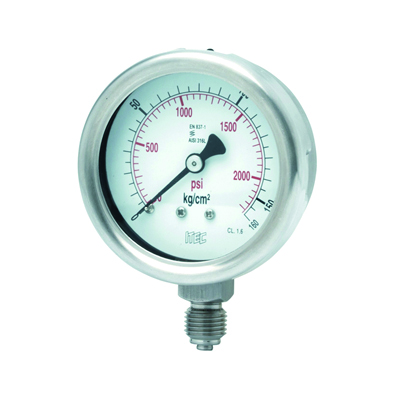

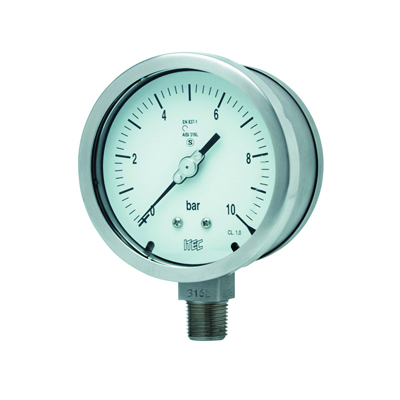

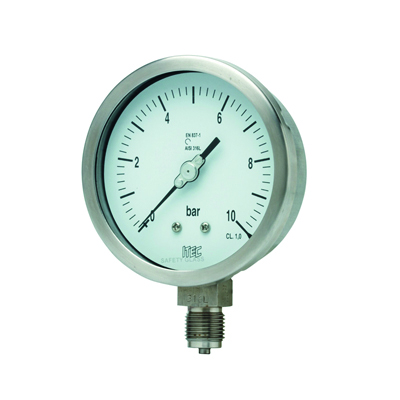

Edelstahl-Manometer, ≥ 100 mm Ø
Merkmale:
- Komplettes Messsystem aus Edelstahl
- Messglied - Gehäuse: direkt miteinander verschweißt
- trocken/flüssigkeitsgefüllt
- CE-Kennzeichen
Technische Daten:
- Nenngröße: DN100 / DN125 / DN150 / DN250
- Messbereich: -1 ... 0 ... 1.600 bar
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Schutzart: IP 54 / IP 65
- Ausführung: trocken / trocken aber mit Glyzerin befüllbar

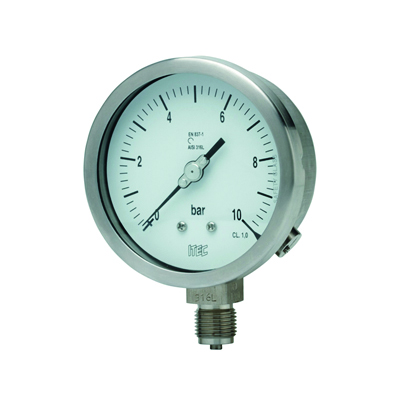

Edelstahl-Manometer ≥ 100 mm Ø mit externer Nullpunkt-Einstellung
Merkmale:
- Komplettes Messsystem aus Edelstahl
- Messglied - Gehäuse: direkt miteinander verschweißt
- Externe Nullpunkt-Einstellung
- trocken/flüssigkeitsgefüllt
- CE-Kennzeichen
Technische Daten:
- Nenngröße: DN100 / DN125 / DN150 / DN250
- Messbereich: -1 ... 0 ... 1.600 bar
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Schutzart: IP 65
- Ausführung: trocken / trocken aber mit Glyzerin befüllbar
- Nullpunkt-Einstellung: Externe Schraube mit Arretiervorrichtung

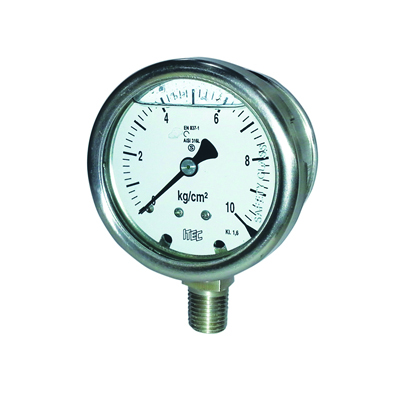

Edelstahl-Manometer, 50 mm - 100 mm Ø
Merkmale:
- Komplettes Messsystem aus Edelstahl
- Messglied - Gehäuse: direkt miteinander verschweißt
- trocken/flüssigkeitsgefüllt
Technische Daten:
- Nenngröße: DN50 / DN63 / DN80 / DN100
- Messbereiche:
- DN50: -1 ... 400 bar
- DN63, DN80, DN100: -1 ... 1.000 bar
- Prozessanschluss: ¼" NPT-Aussengewinde / ¼" BSP-Aussengewinde
- Schutzart: IP 54 / IP 65
- Ausführung: trocken / trocken aber mit Glyzerin befüllbar
Edelstahl-Manometer 100 + 150 mm Ø
Merkmale:
- Komplettes Messsystem aus Edelstahl
- Messglied - Gehäuse: direkt miteinander verschweißt
- trocken/flüssigkeitsgefüllt
- CE-Kennzeichen
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: -1 ... 0 ... 1.600 bar
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Schutzart: IP 54 / IP 65
- Ausführung: trocken / trocken aber mit Glyzerin befüllbar
Kunststoff-Manometer 100 + 150 mm Ø
Merkmale:
- Komplettes Messsystem aus Edelstahl
- Gehäuse und Ring aus Polypropylen
- trocken/flüssigkeitsgefüllt
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: -1 ... 0 ... 2.000 bar
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Schutzart: IP 54 / IP 65
- Ausführung: trocken / trocken aber mit Glyzerin befüllbar
Sicherheitsausführung

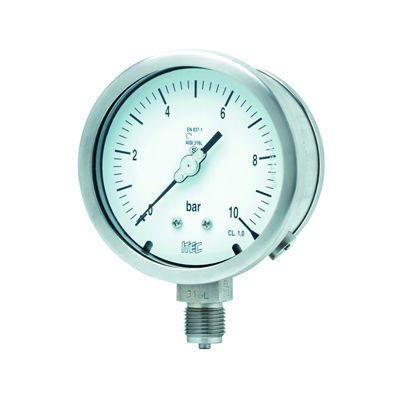

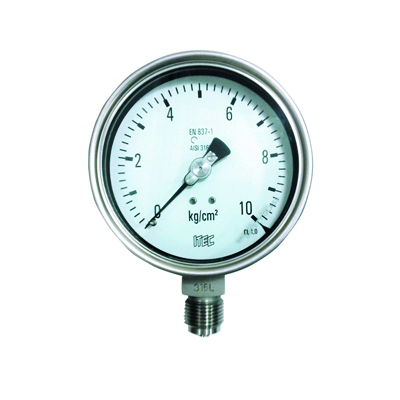

Edelstahl-Sicherheits-Manometer DN100 + DN150
Merkmale:
- Sicherheitsausführung
- Bruchsichere Trennwand
- Komplettes Messsystem aus Edelstahl
- trocken/flüssigkeitsgefüllt
- CE-Kennzeichen
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: -1 ... 0 ... 1.600 bar
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Schutzart: IP 65
- Ausführung: trocken / trocken aber mit Glyzerin befüllbar
Edelstahl-Sicherheits-Manometer mit externer Nullpunkt-Einstellung
Merkmale:
- Sicherheitsausführung
- Bruchsichere Trennwand
- Komplettes Messsystem aus Edelstahl
- Externe Nullpunkt-Einstellung
- trocken/flüssigkeitsgefüllt
- CE-Kennzeichen
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: -1 ... 0 ... 1.600 bar
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Schutzart: IP 65
- Ausführung: trocken / trocken aber mit Glyzerin befüllbar
- Nullpunkt-Einstellung: Externe Schraube mit Arretiervorrichtung
Edelstahl-Sicherheits-Manometer DN63 mit externer Nullpunkt-Einstellung
Merkmale:
- Sicherheitsausführung
- Bruchsichere Trennwand
- Komplettes Messsystem aus Edelstahl
- Externe Nullpunkt-Einstellung
- trocken/flüssigkeitsgefüllt
Technische Daten:
- Nenngröße: DN63
- Messbereich: -1 ... 1.000 bar
- Prozessanschluss: ¼" NPT-Aussengewinde / ¼" BSP-Aussengewinde
- Schutzart: IP 65
- Ausführung: trocken / trocken aber mit Glyzerin befüllbar

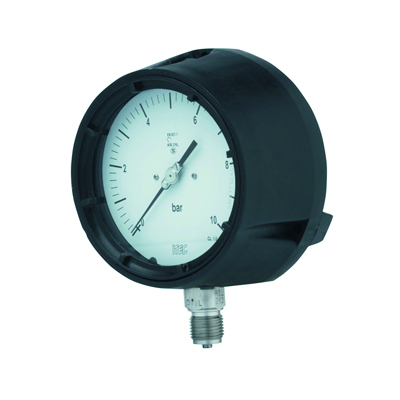

Sicherheits-Manometer mit Phenolharz-Gehäuse
Merkmale:
- Sicherheitsausführung
- trocken/flüssigkeitsgefüllt
- Geringes Gewicht
Technische Daten:
- Durchmesser der Skala: 114 mm
- Messbereich: -1 ... 0 ... 1.600 bar
- Maximale Mediumtemperatur: 120 °C
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Schutzart: IP 65
- Ausführung: trocken / trocken aber mit Glyzerin befüllbar
Differenzdruck

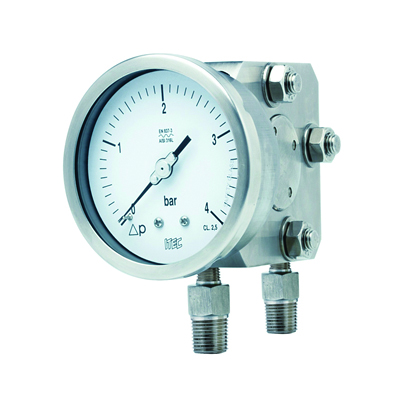

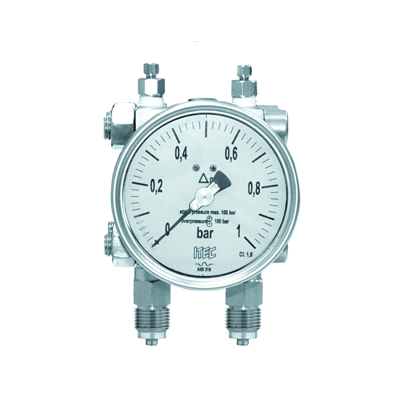

Differenzdruck-Manometer mit Doppel-Membrane
Merkmale:
- ATEX-Zertifikat
- Externe Nullpunkt-Einstellung
- Elektrischer Kontakt
- Trocken / trocken aber befüllbar / gefüllt
Technische Daten:
- Genauigkeit: 1,6
- Nenngröße: DN100 / DN150
- Messbereich: 0...60 mbar bis 0...40 bar
- Einseitig und statisch belastbar bis zu: 40 / 100 / 250 / 400 bar
- Prozessanschlüsse: 2 Gewinde 1/4" / 3/8" / 1/2"
- Schutzart: IP65
Differenzdruck-Manometer mit Einfach-Membrane
Merkmale:
- Messsystem komplett aus Edelstahl
- Externe Nullpunkt-Einstellung
- Elektrischer Kontakt
- Trocken / gefüllt
Technische Daten:
- Genauigkeit: 2,5
- Nenngröße: DN100 / DN125 / DN150
- Messbereich: 25 mbar...0...25 bar
- Einseitig und statisch belastbar bis zu: 2 / 6 / 10 / 40 / 60 bar
- Prozessanschlüsse: 2 x Gewinde 1/4" / 3/8" / 1/2"
- Schutzart: IP65
Differenzdruck-Manometer mit Faltenbalg
Merkmale:
- Messeinheit komplett aus Edelstahl
- Statischer Druck bis maximal: 40 bar
- Externe Nullpunkt-Einstellung
- Elektrischer Kontakt
- Geeignet für direkten Ventil-Anbau
Technische Daten:
- Genauigkeit:
- < 1 bar: 1,6
- ≥ 1 bar: 1,0
- Nenngröße: DN150
- Messbereich: 0...100 mbar bis 0...16 bar
- Prozessanschlüsse: 2 Aussengewinde 1/2"
- Schutzart: IP65
Differenzdruck-Basisausführung

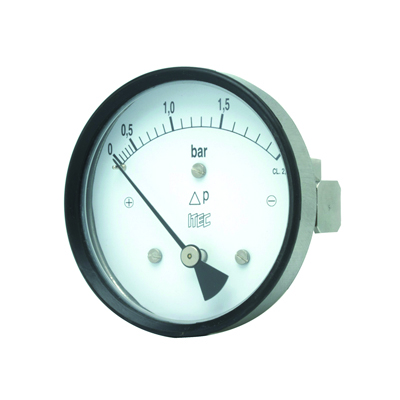

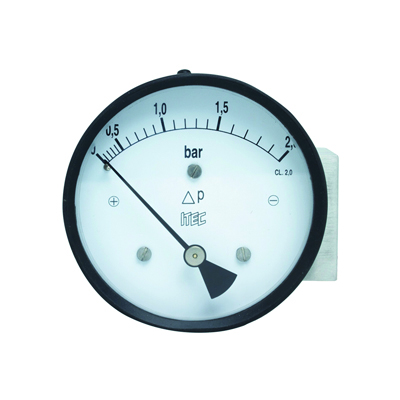

Differenzdruck-Manometer mit Magnetkolben
Merkmale:
- Kompaktes Design
- Statischer Druck maximal: 200 bar
Technische Daten:
- Genauigkeit: 2,0
- Nenngröße: DN63 / DN100 / DN150
- Messbereich: 0...0,25 bar / 0...10 bar
- Prozessanschlüsse: 2 Innengewinde 1/4"
- Schutzart: IP65
Differenzdruck-Manometer mit Membrane
Merkmale:
- Membran betrieben
- Kompaktes Design
- Abgeschlossene Druckkammer
- Statischer Druck maximal: 100 bar
Technische Daten:
- Genauigkeit: 2,0
- Nenngröße: DN63 / DN100 / DN150
- Messbereich: 0...75 mbar / 0...4 bar
- Prozessanschlüsse: 2 Innengewinde 1/4"
- Schutzart: IP54

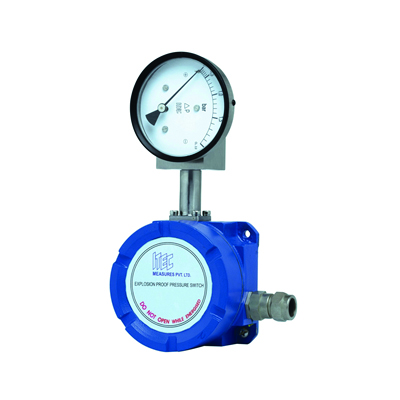

Differenzdruck-Manometer mit Ex-geschütztem Schalter
Merkmale:
- Membran betrieben
- Kompaktes Design
- Abgeschlossene Druckkammer
- Statischer Druck maximal: 100 bar
- Ex-geschützter Schalter
Technische Daten:
- Nenngröße: DN63 / DN100 / DN150
- Messbereich: 0...75 mbar / 0...4 bar
- Schutzart: NEMA 4X, IP66, IP67
- Explosions-Schutzart: ATEX & FM approved Ex class I, II & III
- Schalter: Einpoliger Einschalter / Einpoliger Wechselschalter, 230 VAC / 0,5 A
- Prozessanschlüsse: 2 Innengewinde 1/4"
Mit Druckschalter

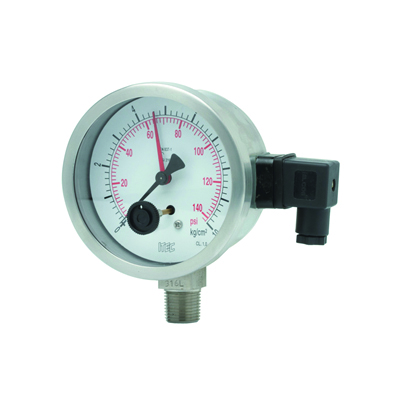

Manometer mit Druckschalter, aufgebaut
Merkmale:
- Komplettes Messsystem aus Edelstahl
- Messglied - Gehäuse: direkt miteinander verschweißt
- CE-gekennzeichnete Kontakte
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: -1 ... 0 ... 1.600 bar
- Schaltfunktion: Verschiedenste Ausführungen lieferbar. Bitte sprechen Sie uns an.
- Elektrischer Anschluß: 4 polig Pg 13,5
- Prozessanschluss: Aussengewinde 1/4" / 3/8" / 1/2"
- Schutzart: IP 54 / IP 65
- Ausführung: trocken / trocken aber befüllbar / gefüllt
Manometer mit Druckschalter, vollintegriert
Merkmale:
- Komplettes Messsystem aus Edelstahl
- Messglied - Gehäuse: direkt miteinander verschweißt
- CE-gekennzeichnete Kontakte
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: -1 ... 0 ... 1.600 bar
- Schaltfunktion: Verschiedenste Ausführungen lieferbar. Bitte sprechen Sie uns an.
- Elektrischer Anschluß: 4 polig Pg 13,5
- Prozessanschluss: Aussengewinde 1/4" / 3/8" / 1/2"
- Schutzart: IP 65
- Ausführung: trocken / trocken aber befüllbar / gefüllt

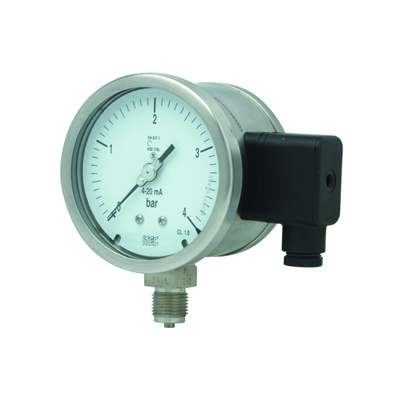

Manometer mit 4...20 Ampere-Ausgang
Merkmale:
- Sicherheitsausführung
- Komplettes Messsystem aus Edelstahl
- 4...20 mA-Ausgang
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: -1 ... 0 ... 600 bar
- Prozessanschluss: Aussengewinde 1/2"
- Gewindeart: NPT / BSP
- Schutzart: IP 65
- Ausführung: trocken / gefüllt
Manometer mit Mikro-Druckschalter
Merkmale:
- CE-konformer Mikroschalter
- Komplettes Messsystem aus Edelstahl
- Gehäuse aus Edelstahl
- Hohe Wiederholgenauigkeit
- Von außen einstellbarer Sollwert
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: -1 ... 0 ... 600 bar
- Schaltfunktion: Einpoliger Wechselschalter
- Spannung/zulässige Stromstärke:
- 250 VAC / 15 Ampere
- 24 VDC / 2 Ampere
- Elektrischer Anschluß: 4 polig Pg 13,5
- Prozessanschluss: Aussengewinde 1/2"
- Schutzart: IP 54
- Ausführung: trocken
Membrane

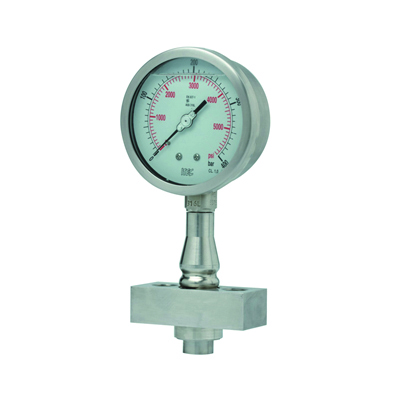

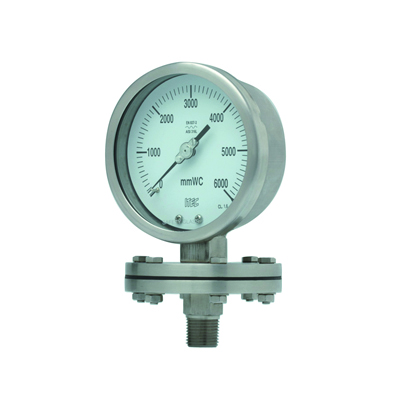

Edelstahl-Plattenfedermanometer
Merkmale:
- Externe Nullpunkt-Anpassung
- Überdruck-Sicherheit bis 40 oder 100 bar
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: 10...16 mbar / 25...250 mbar / 0,4...40 bar
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Schutzart: IP65
- Ausführung: trocken / gefüllt (Glyzerin / Silikonöl)

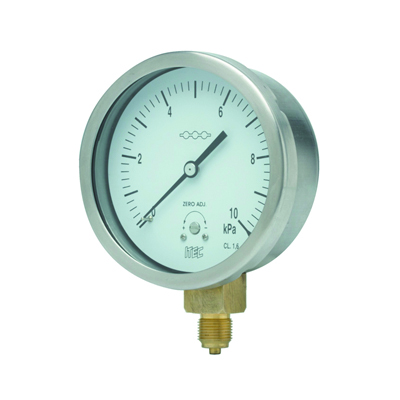

Kapselfedermanometer
Merkmale:
- Kompaktes Design
- Gehäuse aus Edelstahl
- Anschluss aus Messing
- Nullpunkt-Anpassung mittels Schraube auf der Skala
- Niederdruckanwendung < 0,6 bar
Technische Daten:
- Nenngröße: DN63 / DN100 / DN125 / DN150
- Messbereich: -600 ... 25 ... 600 mbar
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Schutzart: IP 54
- Ausführung: trocken
Edelstahl-Plattenfedermanometer
Merkmale:
- Komplettes Messsystem aus Edelstahl
- Messglied - Gehäuse: direkt miteinander verschweißt
- Externe Nullpunkt-Anpassung
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: 6...40 mbar / 60...600 mbar / -1...0...25 bar
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Schutzart: IP 54 / IP65
- Ausführung: trocken / gefüllt (Glyzerin / Silikonöl)

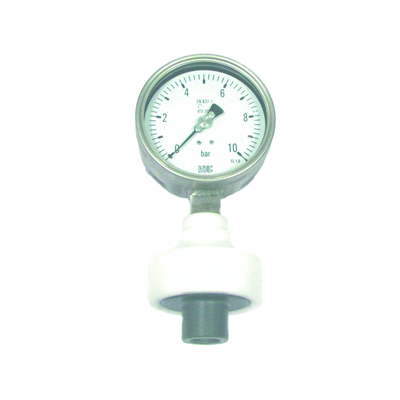

Membrane, geschlossen

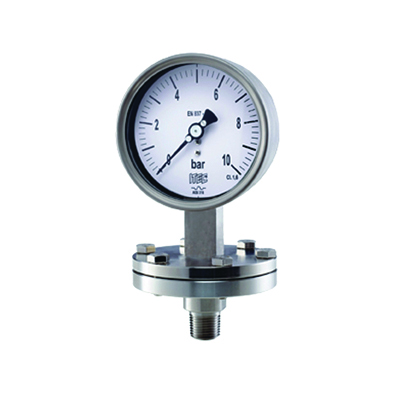

Plattenfedermanometer für sterile Anwendungen
Merkmale:
- Laser-geschweißte Plattenfeder
- Reduzierte Vibration/Pulsation
Technische Daten:
- Nenngröße: DN50 / DN63 / DN100
- Messbereich: -1...40 bar
- Prozessanschluss:
- Art: Tri Clamp
- Größen: 1" / 1½" / 2"
- Schutzart: IP 65
- Ausführung: trocken aber befüllbar / Glyzerin-gefüllt
Plattenfedermanometer mit Schalter
Merkmale:
- Laser-geschweißte Plattenfeder
- Elektrischer Schalter (optional)
Technische Daten:
- Nenngröße: DN100
- Messbereich: 0...160 bar / 0...250 bar / 0...400 bar / 0...600 bar
- Prozessanschluss: Flansch DN100 / Überwurfmutter 1¼"
- Schutzart: IP 65
- Ausführung: trocken aber befüllbar / gefüllt
Niederdruck-Plattenfedermanometer
Merkmale:
- Kompaktes Design
- Übereinandergeschichtete Plattenfeder
- Geringes Gewicht
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: 0...1 bar / 0...10 bar
- Prozessanschluss: Innengewinde 1/4" / 1/2"
- Schutzart: IP 65
- Ausführung: trocken / trocken aber befüllbar / gefüllt

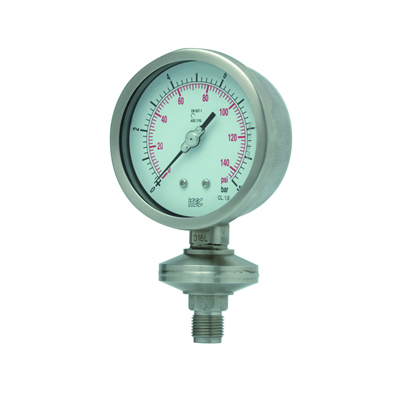

Plattenfedermanometer für sterile Anwendungen, mit Aussengewinde
Merkmale:
- Laser-geschweißte Plattenfeder
- Plattenfeder integriert
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: 4...70 bar
- Prozessanschluss: Aussengewinde 1/4" / 3/8" / 1/2" / M20x1,5
- Schutzart: IP 65
- Ausführung: trocken / trocken aber befüllbar / gefüllt

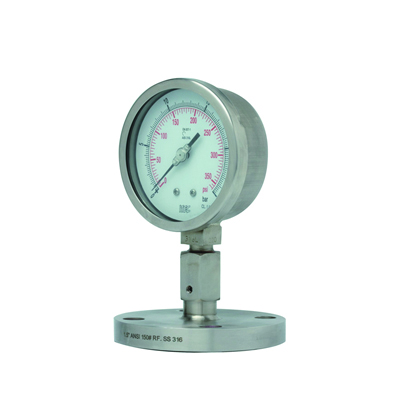

Plattenfedermanometer für sterile Anwendungen, mit Flansch
Merkmale:
- Laser-geschweißte Plattenfeder
- Plattenfeder integriert
Technische Daten:
- Nenngröße: DN100 / DN150
- Messbereich: -1...400 bar
- Prozessanschluss: Flansch RF - 1½" / 2"
- Schutzart: IP 65
- Ausführung: trocken / trocken aber befüllbar / gefüllt
Sondermodelle
Edelstahl-Präzisionsmanometer - Klasse 0,25
Merkmale:
- Präzisions-Messsystem
- Hochauflösende Skalenmarkierung
- Schneidenzeiger
- Spiegelskala
Technische Daten:
- Nenngröße: DN150 / DN250
- Messbereich: -1...700 bar
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Transportkoffer aus Pinienholz
- Kalibrierungszertifikat
- Schutzart: IP 65
- Ausführung: trocken

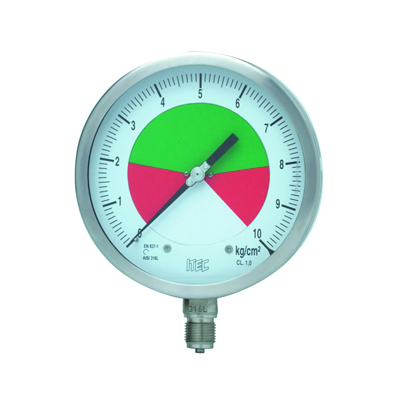

Manometer mit einstellbarer Totzone
Merkmale:
- Messglied - Gehäuse: direkt miteinander verschweißt
- CE-Kennzeichen
- Externe Nullpunkt-Einstellung
- Externe Totzonen-Einstellung
Technische Daten:
- Genauigkeitsklasse: 1,0
- Nenngröße: DN100 / DN150
- Messbereich: -1...2 bar / 100 bar
- Prozessanschluss: ½" NPT-Aussengewinde / ½" BSP-Aussengewinde
- Schutzart: IP 65
- Ausführung: trocken / trocken aber befüllbar / gefülllt

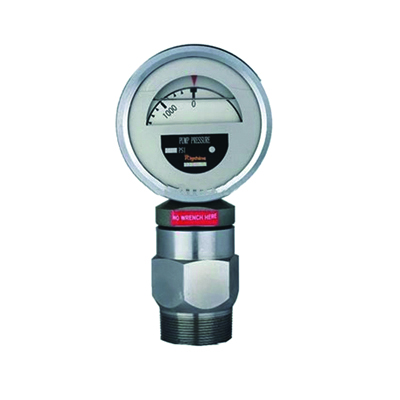

Manometer für extreme Einsatzbedingungen
Merkmale:
- Robuste Konstruktion
- Einstellbare Skala
Technische Daten:
- Nenngröße: DN100
- Messbereiche:
- 0...40 bar
- 0...60 bar
- 0...100 bar
- 0...160 bar
- 0...250 bar
- 0...400 bar
- 0...600 bar
- 0...800 bar
- Prozessanschluss: Aussengewinde 1½" / 2"
- Schutzart: IP 65
- Ausführung: Glyzerin-gefüllt

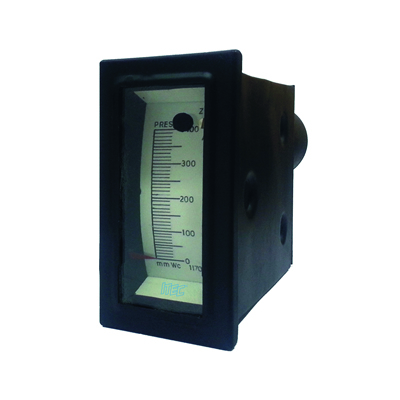

Manometer mit senkrechter Skala
Merkmale:
- Leichte Installation
- für Schalttafeleinbau
Technische Daten:
- Skalengröße: 150 x 78 mm / 200 x 104 mm
- Messbereich: -0,6...0,6 bar
- Prozessanschluss: Aussengewinde 1/4" / 1/2"
- Schutzart: IP 54
- Ausführung: trocken
Nützliches

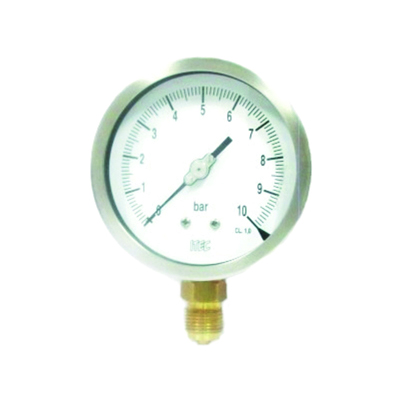

Standard-Manometer
Merkmale:
- Basisausführung
- für Wasser- und Druckluft-Anwendungen
- Kompaktes Design
Technische Daten:
- Nenngröße: DN25 / DN40 / DN50 / DN63 / DN80 / DN100 / DN150 / DN250
- Messbereiche:
- DN40: -1...70 bar
- DN50/DN63/DN80: -1...400 bar
- DN100/DN150/DN250: -1...700 bar
- Mediumtemperatur, maximal: 150 °C
- Umgebungstemperatur: -30...+65 °C
- Prozessanschluss: Aussengewinde 1/8" / 1/4" / 3/8" / 1/2"
- Schutzart: IP 54
- Ausführung: trocken

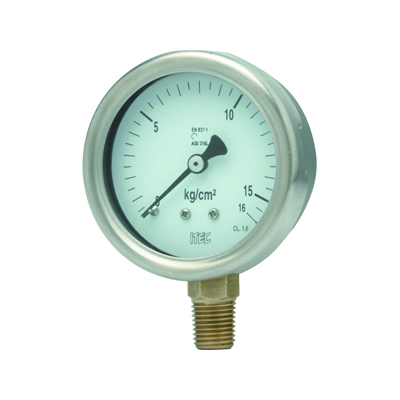

Manometer mit Edelstahlgehäuse und Messinganschluss
Merkmale:
- Robuste Konstruktion
- Edelstahlgehäuse
Technische Daten:
- Nenngröße: DN50 / DN63 / DN80 / DN100
- Messbereiche:
- DN50: -1...400 bar
- DN63/DN80/DN100: -1...1.100 bar
- Mediumtemperatur, maximal: 150 °C
- Umgebungstemperaturen:
- ohne Dämpfungsflüssigkeit: -40...+65 °C
- mit Dämpfungsflüssigkeit: -30...+65 °C
- Prozessanschluss: Aussengewinde 1/8" / 1/4" / 3/8" / 1/2"
- Schutzart: IP 65
- Ausführung: trocken / trocken aber befüllbar / mit Glyzerinfüllung

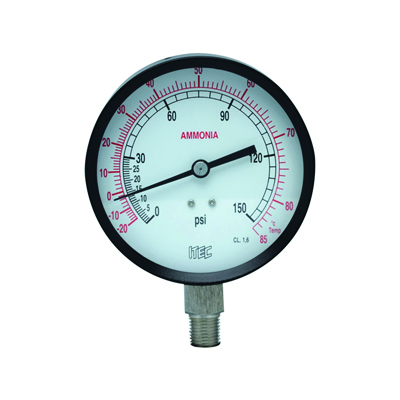

Ammoniak-Manometer
Merkmale:
- Edelstahl-Messsystem
- Kompaktes Design
Technische Daten:
- Nenngröße: DN63 / DN100
- Messbereiche: -1…12,5 bar, -1…16 bar, -1…25 bar
- Mediumtemperatur, maximal: 100 °C
- Umgebungstemperaturen: -20...+65 °C
- Prozessanschluss: Aussengewinde 1/4" / 3/8"
- Schutzart: IP 54
- Ausführung: trocken

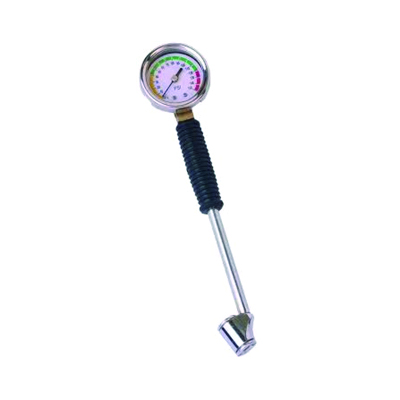

Reifendruck-Messgerät
Merkmale:
- Edelstahlgehäuse und -ring
Technische Daten:
- Nenngröße: DN50 / DN63
- Messbereich: 0…30 psi / 0…60 psi / 0…100 psi / 0…150 psi / 0…220 psi
- Schutzart: IP 54
- Ausführung: trocken
Manometer mit Edelstahlgehäuse und Messinganschluss
Merkmale:
- Edelstahlgehäuse
Technische Daten:
- Nenngröße: DN100
- Messbereich: -1...0...400 bar
- Mediumtemperatur, maximal: 150 °C
- Umgebungstemperaturen:
- ohne Dämpfungsflüssigkeit: -40...+65 °C
- mit Dämpfungsflüssigkeit: -30...+65 °C
- Prozessanschluss: Aussengewinde 3/8" / 1/2" / M20x1,5
- Schutzart: IP54 / IP 65
- Ausführung: trocken / trocken aber befüllbar / mit Glyzerinfüllung

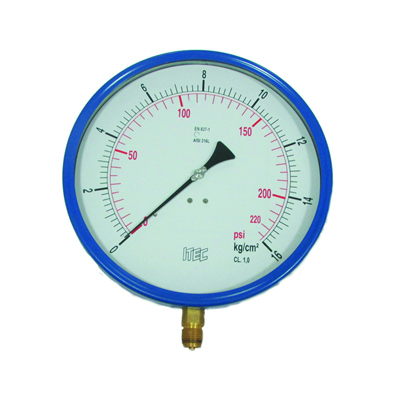

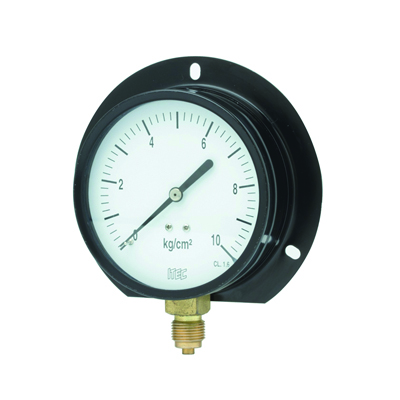

Manometer DN250
Merkmale:
- Gehäuse aus Stahl
- Anschluss aus Messing
- für Druckluft- und Wassertanks
Technische Daten:
- Nenngröße: DN250
- Messbereich: -1...0...2.000 bar
- Mediumtemperatur, maximal: 150 °C
- Umgebungstemperaturen: -40...+65 °C
- Prozessanschluss: Aussengewinde 1/2"
- Schutzart: IP54
- Ausführung: trocken
