Zubehör
Siphons & Hähne

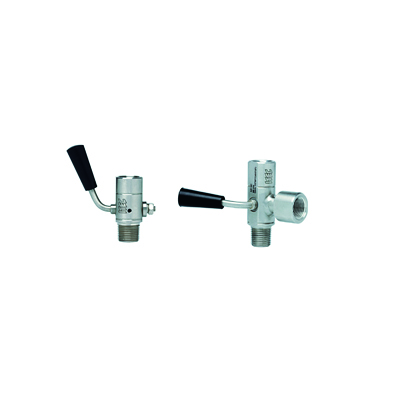

Manometerabsperrventil - Edelstahl
Merkmale:
- Entlüftungsbohrung zum Ablassen
- Bakelit-Abdeckung des Handhebels
Technische Daten:
- Typ: 2-Wege / 3-Wege
- Material Ventilgehäuse: AISI 316 SS / AISI 316L SS / AISI 304 SS
- Material Dichtungen/Dichtringe: PTFE
- Arbeitsdruck, maximal: 100 bar
- Arbeitstemperatur, maximal: 180°C
- Prozessanschluss: Aussen- / Innengewinde - 1/4" / 3/8" / 1/2"
- Manometeranschluss: Aussen- / Innengewinde - 1/4" / 3/8" / 1/2"

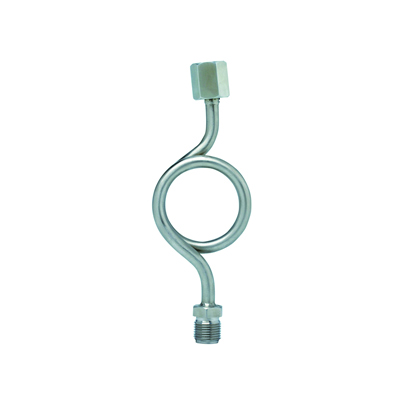

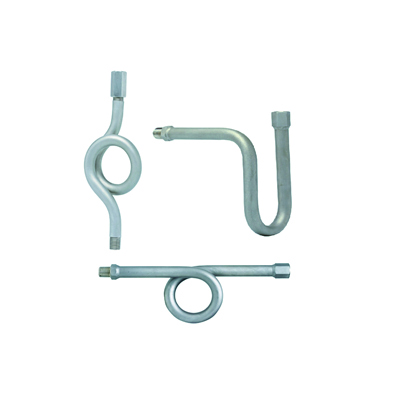

Siphon - Edelstahl
Merkmale:
- 3 Ausführungen: gewendelt, zentrisch / gewendelt, exzentrisch / U-Form
- WIG-geschweißt mit Wasserdruckprüfung
- Konstruktion aus nahtlosem Rohr
- Prozessanschlussgewinde: geschweißt
Technische Daten.
- Material: AISI 316 SS / ASTM A105 / AISI 304 SS (Andere auf Anfrage)
- Arbeitsdruck, maximal: 160 bar
- Arbeitstemperatur, maximal: 400°C
- Prozessanschluss: Aussen- / Innengewinde - 1/4" / 3/8" / ½"
- Manometeranschluss: Aussen- / Innengewinde - 1/4" / 3/8" / ½"

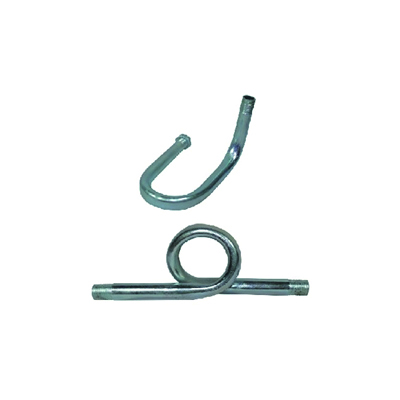

Siphon - Stahl
Merkmale:
- Basisausführung
- 2 Ausführungen: gewendelt, exzentrisch / U-Form
- Widerstandsgeschweißt
Technische Daten.
- Material: Stahl, beschichtet
- Arbeitsdruck, maximal: 16 bar
- Arbeitstemperatur, maximal: 120°C
- Prozessanschluss: Aussengewinde - 3/8" / ½"
- Manometeranschluss: Aussengewinde - 3/8" / ½"

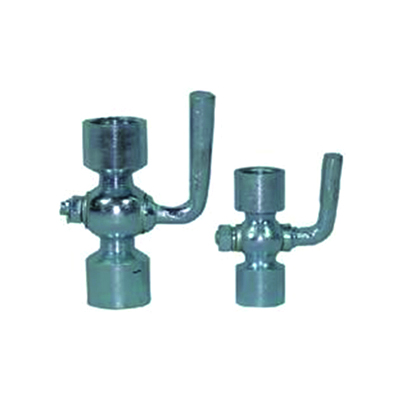

Manometerabsperrventil - Messing
Merkmale:
- mit Handhebel
Technische Daten:
- Typ: 2-Wege
- Material Ventilgehäuse: Messing
- Arbeitsdruck, maximal: 16 bar
- Arbeitstemperatur, maximal: 120°C
- Prozessanschluss: Innengewinde BSP - 1/4" / 3/8" / 1/2"
- Manometeranschluss: Innengewinde BSP - 1/4" / 3/8" / 1/2"
Siphon - Stahl/Edelstahl - für Wasser
Merkmale:
- Kompaktes Design
- WIG-geschweißt mit Wasserdruckprüfung
- Konstruktion aus nahtlosem Rohr
- Ausführung: gewendelt, zentrisch
Technische Daten.
- Material: Stahl / Edelstahl
- Prozessanschluss: Aussengewinde - ½"-BSP / ½"-NPT / M20x1,5
- Manometeranschluss: Überwurfmutter mit Innengewinde - ½"-BSP / M20x1,5
Sicherheitseinrichtungen

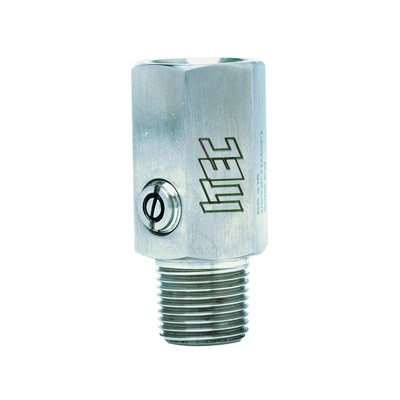

Pulsationsdämpfer
Merkmale:
- Edelstahlausführung
- Einstellbare Nadel
Technische Daten:
- Material: AISI 316 SS/ Monel / Hastelloy C (Andere auf Anfrage)
- Dichtungen/Dichtringe: Viton
- Betriesbdruck, maximal: 400 bar
- Betriebstemperatur, maximal: 180°C

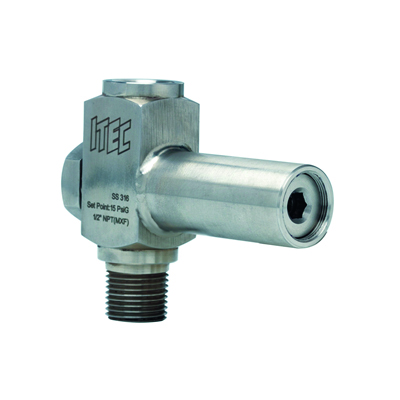

Überdruckschutz
Merkmale:
- Einstellbare Druckbereiche
Technische Daten:
- Funktionsprinzip: Faltenbalg / Kolben / Membran
- Druckbereiche:
- Faltenbalg: 200 mbar...1,6 bar / 2,5...4 bar
- Kolben: 6...16 bar / 10...40 bar / 30...80 bar / 60...160 bar / 100...400 bar
- Material: AISI 316 SS, Monel Hastelloy C (Andere auf Anfrage)
- Betriebsdruck, maximal: 600 bar
- Betriebstemperatur, maximal: 180°C

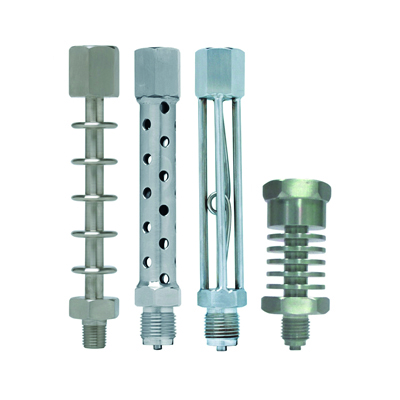

Kühlstrecken
Merkmale:
- Edelstahlausführung
- 4 unterschiedliche Bauweisen
Technische Daten:
- Type: Kühlrippen, gelochtes Rohr, Kapillare, Kühlrippen (Miniaturausführung)
- Material: AISI 316 SS
- Prozessanschluss: Aussengewinde - 1/4" / 3/8" / 1/2" / M20x1,5
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2" / M20x1,5
- Betriebsdruck, maximal: 1000 bar
- Betriebstemperatur, maximal: 300 °C
Verbindungselemente

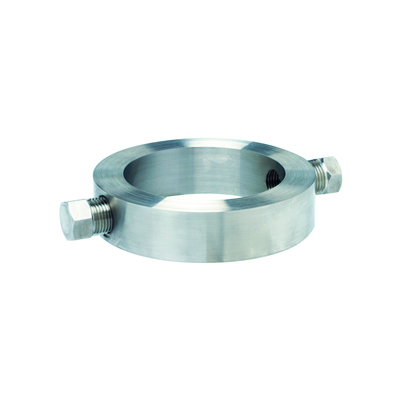

Spülringe
Merkmale:
- 2 Spülanschlüsse
- Flanschbauform für Zwischen-Einbau
- Bis class 600
- Flanschgröße: ½" to 5"
- Material: AISI 316 SS, Monel, Hastelloy C (Andere auf Anfrage)
- Flanschform: Raised face (RF) / Ring-Type Joint (RTJ) / Flat face (FF)
- Betriebstemperatur, maximal: 300°C

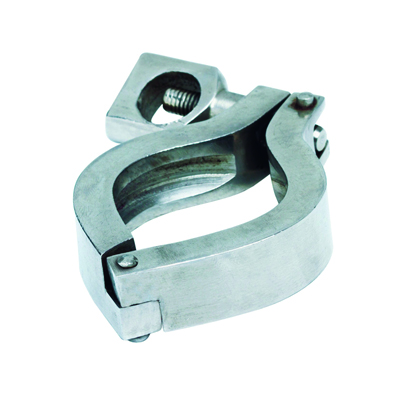

Tri-Clamp-Klammer
Merkmale:
- V-Profil zum Druckausgleich während des Anziehens
- Unterschiedliche Ausführungen bzgl. Druckstufe
- Montage mit Einfach- oder Zweifachbolzen
Technische Daten:
- Ausführungen: Standard / Niederdruck / Hochdruck
- Größen: 1" / 1,5" / 2" / 2,5"
- Materialen:
- Klammer: AISI 304 SS
- Dichtring: Silikon
- Unterteil: AISI 316 SS
Überwurfmutter-Verbinder für sterile Anwendungen
Merkmale:
- nach internationalen Standards
- erfüllt die Anforderungen für sterile Anwendungen
Technische Daten:
- Norm/Ausführung: DIN 11854, SMS, RJT/APV, IDF/ISS
- Größen: 1" / 1,5" / 2" / 2,5"
- Materialen:
- Klammer: AISI 304 SS
- Dichtring: Silikon
- Unterteil: AISI 316 SS

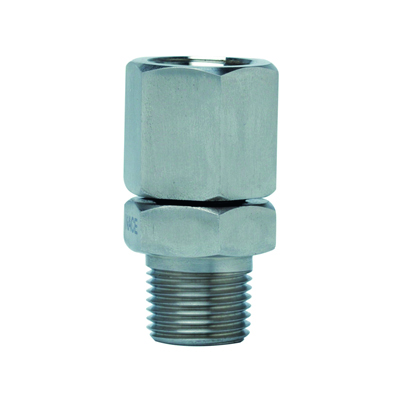

Adapter
Merkmale:
- Wasserdruckprüfung
- Verschiedene Ausführungen
Technische Daten:
- Ausführungen:
- Nr. 1: AG x IG
- Nr. 2: IG x IG
- Nr. 3: AG x AG
- Nr. 4: AG x IG, drehbar
- Nr. 5: Gewinde x Flansch
- Nr. 6: Flansch x Flansch
- Nr. 7: Flansch x Gewinde
- Material: AISI 316 SS, Monel, Hastelloy C (Andere auf Anfrage)
