Membran-Druckmittler
Gewindeanschluß

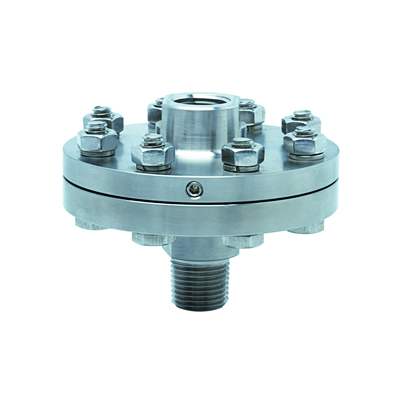

Membran-Druckmittler - mit Gewinde
Merkmale:
- Geschmiedetes Gehäuse
- Robuste Konstruktion
- Laser-geschweißte Membran
Technische Daten:
- Messbereiche: -1…0 bar / 0…400 bar
- Medium berührte Teile: AISI 316L SS, Monel, Hastelloy C (Andere auf Anfrage)
- Dichtflüssigkeit: Silikon (-40…205 °C) (Andere auf Anfrage)
- Beschichtung der Medium berührten Teile mit PTFE: optional
- Montage: direkt / entfernt
- Prozessanschluss: Innengewinde / Aussengewinde - 1/4" / 3/8" / 1/2" / 3/4" - (3/8": nur Aussengewinde)
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"
Membran-Druckmittler - mit Überwurfring
Merkmale:
- Robuste Konstruktion
- Laser-geschweißte Membran
Technische Daten:
- Messbereiche: -1…0 bar / 0…160 bar
- Medium berührte Teile: AISI 316L SS, Monel, Hastelloy C (Andere auf Anfrage)
- Dichtflüssigkeit: Silikon (-40…205 °C) (Andere auf Anfrage)
- Beschichtung der Medium berührten Teile mit PTFE: optional
- Montage: direkt / entfernt
- Prozessanschluss: Innengewinde / Aussengewinde - 1/4" / 3/8" / 1/2" / 3/4" - (3/8": nur Aussengewinde)
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"

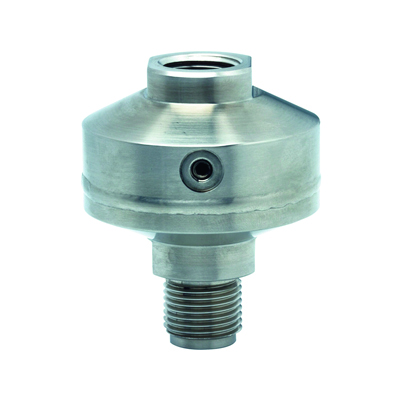

Membran-Druckmittler - Kompaktausführung
Merkmale:
- Wirtschaftlich mit geringem Gewicht
- Geschweißtes Gehäuse
- Laser-geschweißte Membran
Technische Daten:
- Messbereiche: -1…0 bar / 0…600 bar
- Medium berührte Teile: AISI 316L SS, Monel, Hastelloy C (Andere auf Anfrage)
- Dichtflüssigkeit: Silikon (-40…205 °C) (Andere auf Anfrage)
- Beschichtung der Medium berührten Teile: nicht verfügbar
- Montage: direkt / entfernt
- Prozessanschluss: Innengewinde / Aussengewinde - 1/4" / 3/8" / 1/2"
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"

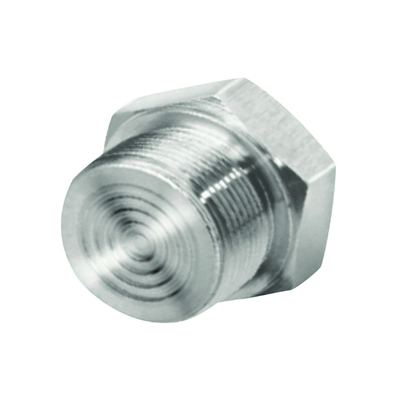

Membran-Druckmittler - bündige Membran
Merkmale:
- Konstruktion aus einem Teil
- Laser-geschweißte Membran
- Bündige Membran
- Idel für Transmitter
Technische Daten:
- Messbereiche: 0…4 bar / 0…600 bar
- Medium berührte Teile: AISI 316L SS (Andere auf Anfrage)
- Dichtflüssigkeit: Silikon (-40…205 °C) (Andere auf Anfrage)
- Beschichtung der Medium berührten Teile: nicht verfügbar
- Montage: direkt / entfernt
- Prozessanschluss: Aussengewinde - 1/2" / 3/4" / 1" / 2"
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"
Flachanschluß
Membran-Druckmittler - mit Flansch, I-Profil
Merkmale:
- I-Profil
- für Flansche bis 1½"
Technische Daten:
- Messbereiche: -1…0 bar / 0…400 bar
- Medium berührte Teile: AISI 316L SS, Monel, Hastelloy C (Andere auf Anfrage)
- Dichtflüssigkeit: Silikon (-40…205 °C) (Andere auf Anfrage)
- Beschichtung der Medium berührten Teile mit PTFE: optional
- Montage: direkt / entfernt
- Prozessanschluss: Flansch
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"

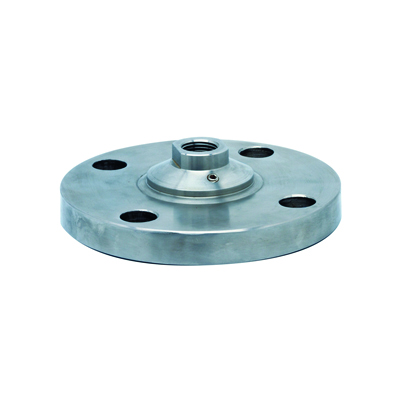

Membran-Druckmittler - mit Flansch, bündiger Einbau
Merkmale:
- Großes Volumen
- Bündige Membran
- Laser-geschweißte Membran
- Schleifring: optional
- Flansche ab 1½"
Technische Daten:
- Messbereiche: -1…0 bar / 0…250 bar
- Medium berührte Teile: AISI 316L SS, Monel, Hastelloy C (Andere auf Anfrage)
- Dichtflüssigkeit: Silikon (-40…205 °C) (Andere auf Anfrage)
- Beschichtung der Medium berührten Teile mit PTFE: optional
- Montage: direkt / entfernt
- Prozessanschluss: Flansch
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"

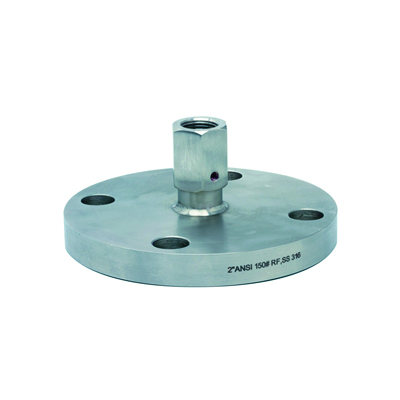

Membran-Druckmittler - mit Flansch
Merkmale:
- Laser-geschweißte Membran
- Schleifring: optional
- für Flansche ab 1½"
Technische Daten:
- Messbereiche: -1…0 bar / 0…250 bar
- Medium berührte Teile: AISI 316L SS, Monel, Hastelloy C (Andere auf Anfrage)
- Dichtflüssigkeit: Silikon (-40…205 °C) (Andere auf Anfrage)
- Beschichtung der Medium berührten Teile mit PTFE: optional (bis 40 bar max.)
- Montage: direkt / entfernt
- Prozessanschluss: Flansch
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"

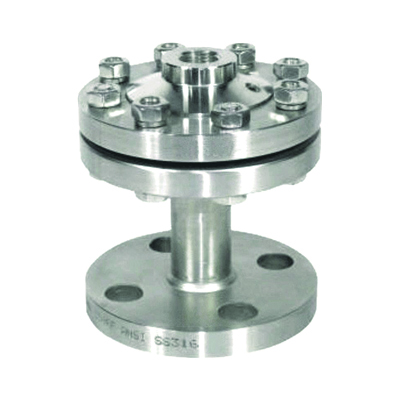

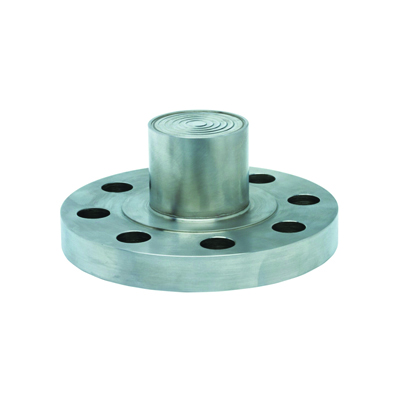

Membran-Druckmittler - mit Flansch und Stutzen
Merkmale:
- Verlängerter Stutzen
- Laser-geschweißte Membran
Technische Daten:
- Messbereiche: -1…0 bar / 0…250 bar
- Medium berührte Teile: AISI 316L SS, Monel, Hastelloy C (Andere auf Anfrage)
- Dichtflüssigkeit: Silikon (-40…205 °C) (Andere auf Anfrage)
- Beschichtung der Medium berührten Teile: nicht erhältlich
- Montage: direkt / entfernt
- Prozessanschluss: Flansch
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"
Sanitärbereich

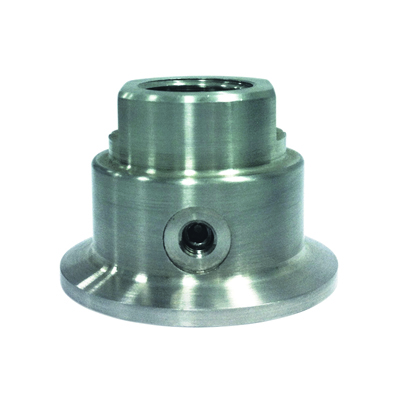

Membran-Druckmittler für sterile Anwendungen - Tri-Clamp
Merkmale:
- Schnelle Montage/Demontage
- Laser-geschweißte, bündige Membran
- Tri-Clamp-Anschluß
Technische Daten:
- Messbereiche: -1…0 bar / 0…40 bar
- Medium berührte Teile: AISI 316 SS
- Dichtflüssigkeit: Glyzerin (10…150 °C)
- Montage: direkt
- Prozessanschluss: Tri-Clamp - 1" / 1½" / 2" / 2½"
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"

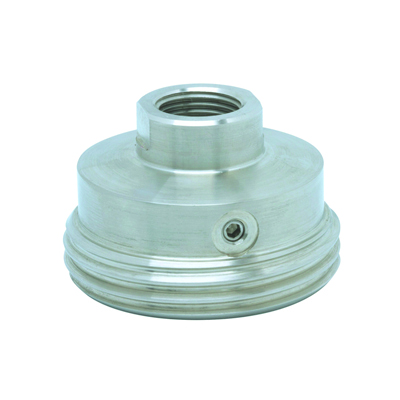

Membran-Druckmittler für sterile Anwendungen - Aussengewinde
Merkmale:
- Schnelle Montage/Demontage
- Laser-geschweißte, bündige Membran
- Gegenstück, siehe: D302
Technische Daten:
- Messbereiche: 0…1,6 bar / 0…40 bar
- Normen: DIN 11854, SMS, RTJ/APV, IDF/ISS
- Medium berührte Teile: AISI 316L SS
- Dichtflüssigkeit: Glyzerin (10…150 °C)
- Montage: direkt / entfern
- Prozessanschluss: Überwurfmutter mit Innengewinde - 1" / 1¼" / 1½" / 2" / 2½" / 3"
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"

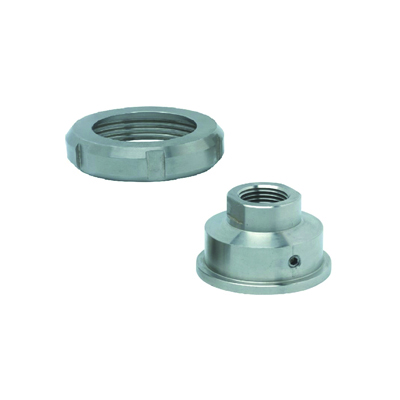

Membran-Druckmittler für sterile Anwendungen - Überwurfmutter
Merkmale:
- Schnelle Montage/Demontage
- Laser-geschweißte, bündige Membran
- Gegenstück, siehe: D303
Technische Daten:
- Messbereiche: 0…1,6 bar / 0…40 bar
- Normen: DIN 11854, SMS, RTJ/APV, IDF/ISS
- Medium berührte Teile: AISI 316L SS
- Dichtflüssigkeit: Glyzerin (10…150 °C)
- Montage: direkt / entfern
- Prozessanschluss: Überwurfmutter mit Innengewinde - 1" / 1¼" / 1½" / 2" / 2½" / 3"
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"
Maßgeschneidert
Membran-Druckmittler - mit Gleitringdichtung
Merkmale:
- Gleitringdichtung
- Laser-geschweißte, bündige Membran
- Anti-Vibrations-Verbindung
Technische Daten:
- Messbereiche: 4…40 bar
- Medium berührte Teile: AISI 316L SS
- Dichtflüssigkeit: Silikon (-40…205 °C)
- Beschichtung der Medium berührten Teile: -
- Montage: direkt / entfernt
- Prozessanschluss: Gleitringdichtung
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"

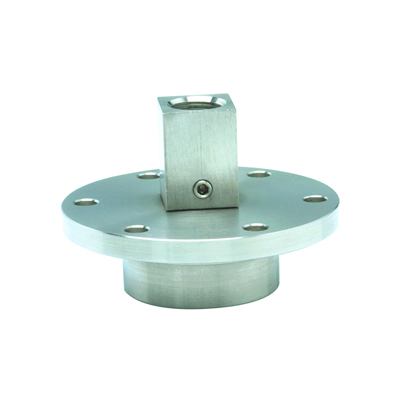

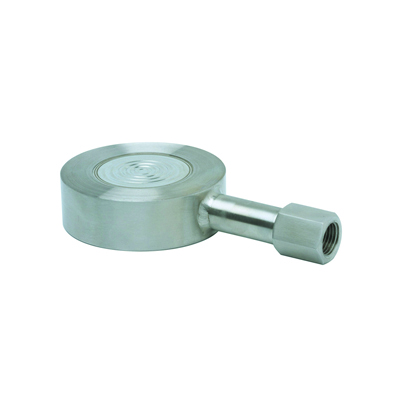

Membran-Druckmittler - für direkten Rohrleitungseinbau
Merkmale:
- Für bündigen, direkten Rohrleitungseinbau
- Laser-geschweißte, bündige Membran
- Gleitringdichtung: optional
Technische Daten:
- Messbereiche: -1...0 bar / 0…250 bar
- Medium berührte Teile: AISI 316L SS, Monel, Hastelloy C (Andere auf Anfrage)
- Dichtflüssigkeit: Silikon (7…371 °C) (Andere auf Anfrage)
- Beschichtung der Medium berührten Teile mit PTFE: optional
- Montage: entfernt
- Prozessanschluss: Flansch RF - 1½" / 2" / 3" / 4" / 5"
- Manometeranschluss: Aussengewinde - 1/4" / 1/2"

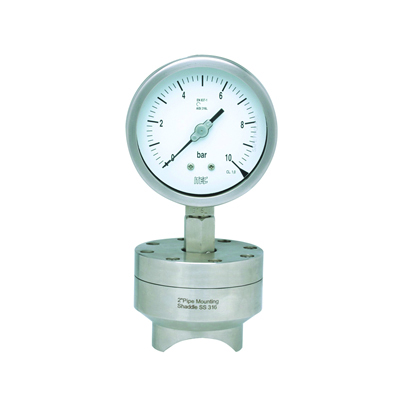

Membran-Druckmittler - mit Sattelstutzen
Merkmale:
- Sattelstutzen zum Aufschweißen auf Rohrleitung
- Laser-geschweißte Membran
Technische Daten:
- Messbereiche: -1…0 bar / 0…100 bar
- Medium berührte Teile: AISI 316L SS
- Dichtflüssigkeit: Silikon (-40…205 °C) (Andere auf Anfrage)
- Beschichtung der Medium berührten Teile: -
- Montage: direkt / entfernt
- Prozessanschluss: Sattelstutzen für Rohr 2½" / 3" / 4" / 5" / 6" / 8" / 10" / 12" / 14"
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"

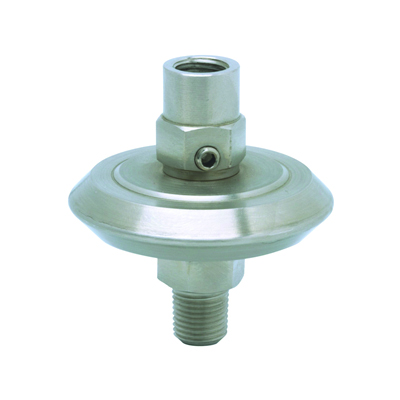

Membran-Druckmittler - Kompaktausführung 1/4"
Merkmale:
- Kostengüntige Ausführung
- komplett aus Edelstahl
- Kompakte Schweißkonstruktion
- Für 50 mm- und 63 mm-Manometer
Technische Daten:
- Messbereiche: -1…21 bar
- Medium berührte Teile: AISI 316L SS
- Dichtflüssigkeit: Silikon (-40…205 °C)
- Beschichtung der Medium berührten Teile: -
- Montage: direkt
- Prozessanschluss: Aussengewinde 1/4" - BSP / NPT
- Manometeranschluss: Innengewinde 1/4" - BSP / NPT

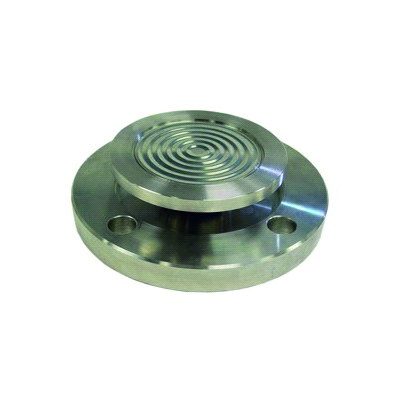

Membran-Druckmittler - bündig, drehbarer Flansch
Merkmale:
- Zweiteilige Konstruktion
- Gleitringdichtung: optional
- Das Manometer kann in 360° positioniert werden.
- Medium berührte Teile: austauschbar
Technische Daten:
- Messbereiche: -1…0 bar / 0…250 bar
- Medium berührte Teile: AISI 316L SS, Monel, Hastelloy C (Andere auf Anfrage)
- Dichtflüssigkeit: Silikon (-40…205 °C) (Andere auf Anfrage)
- Beschichtung der Medium berührten Teile mit PTFE: optional
- Montage: direkt / entfernt
- Prozessanschluss: Flansch
- Manometeranschluss: Innengewinde - 1/4" / 3/8" / 1/2"
